Stengods , papperslera

Stengods papperslera med mycket fin chamotte 0-0,2 mm. På grund av de tillsatta pappersfibrerna är leran distinkt plastisk vilket öppnar upp för mycket fler möjligheter i modelleringsprocessen. Särskilt lämplig för mycket tunna och fina figurer med komplicerade former eller torkning. Fibrering hjälper också till att minska bildningen av sprickor både inuti och utanför föremålen.

Själva leran luktar inte, men vid förbränning av stora mängder kan det uppstå luktstörningar då fibrer i leran brinner av vid eldning. Se till att det finns god ventilation då lukten från bränningen kan finnas kvar i verkstaden.

Till struktur och utseende påminner leran mest om stengodslera. Den är otroligt slät och smidig även efter att den är bränd, den har en ojämförligt slät yta av en papperslera.
När man arbetar med leran är det viktigt att knåda den ordentligt innan själva designen börjar. Använd gärna en modelleringsplatta eller liknande, annars riskerar du att leran fastnar på din bordsskiva när du kavlar ut den tunt.
Det går att kavla ut leran ner till 3-4 mm tunn och ändå få ett hållbart resultat. Här är det dock viktigt att vara mer uppmärksam på torkprocessen. Första torkningsdagen kan det bli nödvändigt att hålla föremålet med skrynkligt tidningspapper som också kommer att absorbera en del av fukten - håll koll på leran, det kan behövas lägga till extra torr tidningspapper för att omforma leran.
Beroende på föremålets storlek och tjocklek tar det 8-14 dagar att torka. Ett tunt föremål kan ta cirka 8-10 dagar. Det rekommenderas att du förvarar dem på en relativt varm plats under de sista dagarna av torkning.

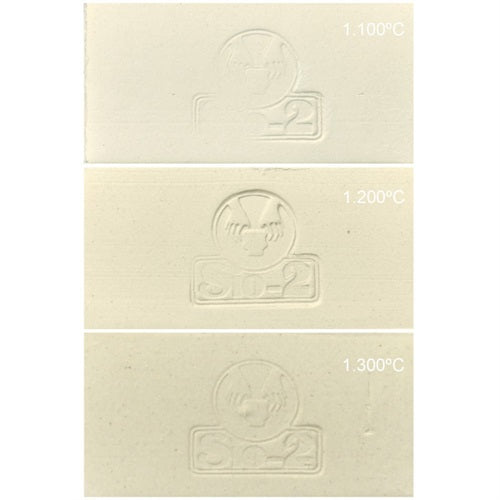

Bilden visar det förväntade resultatet vid skjutning vid (uppifrån) 1100ºC, 1200ºC respektive 1300ºC

Böjning vid: 1100-1260ºC
Skröjbränning: 1050°C
Vattenhalt: 24%
Torkningskrympning: 7,2 %
Smältkrympning (1200ºC): 6,0 %

OBS: kan även användas för att göra formar för glasslumpning.

När leran används för att göra formar för glas behandlas den i allmänhet som man annars skulle göra. Se beskrivning ovan. Här är det dock lämpligt att vara uppmärksam på att göra några relativt tunna former, så att värmen fördelas mest lämpligt mellan glas och form när formen tas i bruk. Leran är otroligt stark, det går att göra tåliga formar ner till 3-4 mm tunna och 16 cm i diameter.

Brännlera för formar:
100ºC per timme upp till 500ºC.
250ºC upp till topptemperatur som kan vara mellan 900ºC till 1050ºC.
Håll i 10 min och stäng av.
Ugnen kan öppnas vid 100ºC.

Se videodemonstration här .

Lagring
Lera ska alltid förvaras kallt och fuktigt, väl inslaget i plastpåsar. Det går dock att mjuka upp halvtorr lera igen genom att sticka hål i lerklumpen och fylla dem med vatten. Låt det stå ett dygn innan du bearbetar det vidare.
Om leran utsätts för frost separeras de enskilda lerpartiklarna, men genom att knåda leran noggrant kan den nödvändiga flexibiliteten återställas.
Lera bör alltid torka långsamt och utan drag efter bearbetning, för att undvika sprickor, t.ex. täckplast används.
