Stengodslera 254 med 25 % chamotte (0-0,2 mm), Vit/Ljus kräm

Mångsidig och stabil stengodslera från Goerg & Schneider i en vacker vit till ljus krämfärg efter bränning. Lera 254 innehåller en hög andel chamotte (25 % i storleken 0-0,2 mm), vilket ger extra styrka, minskar risken för sprickor och gör leran särskilt lämplig för handbygge.

Leran är idealisk för både drejning och modellering, men lämpar sig särskilt väl för platteknik och uppbyggnad av större föremål där formstabilitet är avgörande. Den plastiska kvaliteten gör den behaglig att arbeta med och ger god kontroll i processen.

Efter bränning får leran en ljus och varm ton som fungerar mycket bra som bas för glasyrer och dekorationer.

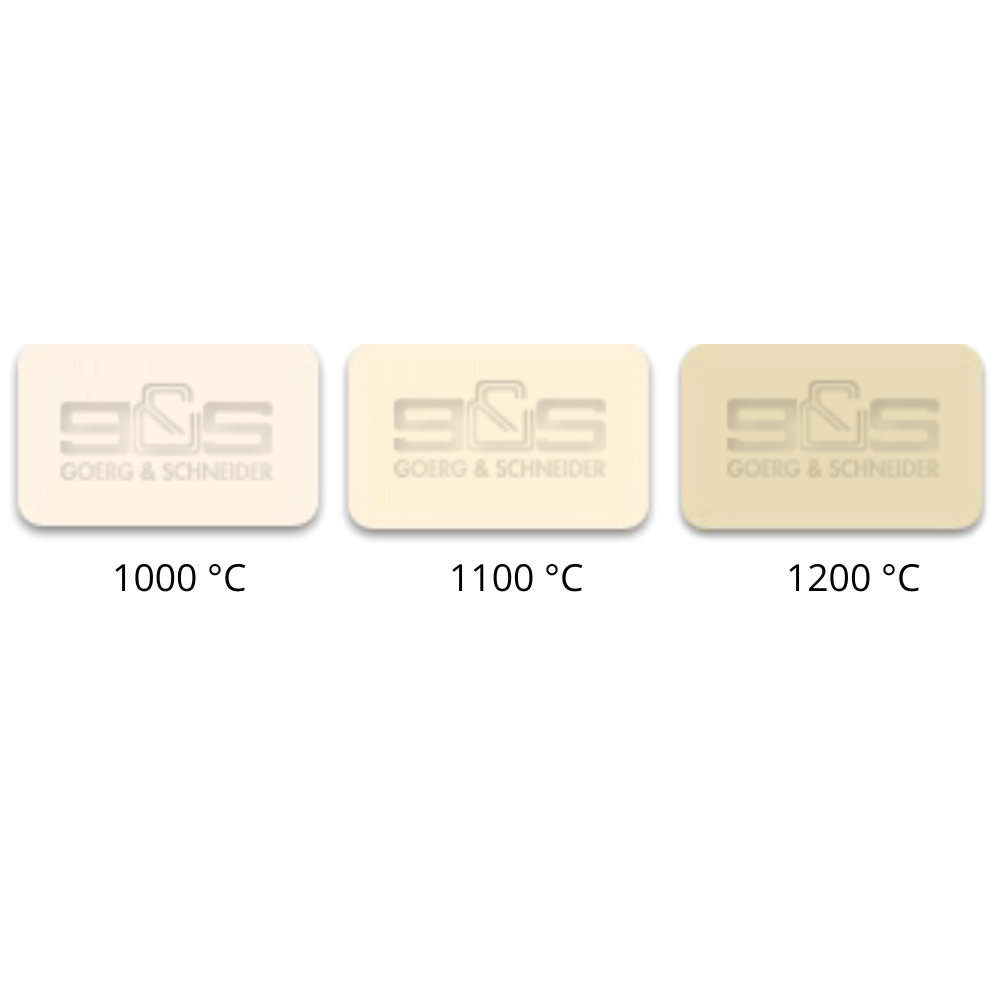

Brännintervallet ligger mellan 1000 °C och 1280 °C, vilket gör leran flexibel i användning. Nyanserna varierar med bränningstemperaturen – se bilden för skillnaden vid 1000, 1100 och 1200 °C. Vid högre temperaturer uppnår du en tät och stark godsstruktur med låg vattenabsorption.

Egenskaper:

• Chamottehalt: 25 % (0-0,2 mm) – hög andel

• Brännfärg: Vit till ljus kräm

• Rekommenderad bränningstemperatur: 1000-1280 °C

• Torkkrympning: ca 7 %

• Textur: Lätt grov yta från chamotten som ger ett naturligt och levande uttryck

• Användning: Drejning, modellering, platteknik och handbygge

Brännkrympning:

• 1070 °C – 3 %
• 1140 °C – 5 %
• 1240 °C – 7 %

Vattenabsorption:

• 1070 °C – 9 %
• 1140 °C – 5 %
• 1240 °C – 0,4 %

Ett pålitligt val från Goerg & Schneider för både funktionella och dekorativa keramiska projekt där du önskar ett starkt, stabilt och ljust bränt resultat.

Förvaring av lera

Lera ska alltid förvaras svalt och fuktigt, väl inpackad i plastpåsar.

Det är möjligt att mjuka upp halvtorr lera igen genom att sticka hål i lerklumpen och fylla dem med vatten. Låt stå i ett dygn innan vidare bearbetning.

Om leran utsätts för frost separeras de enskilda lerpartiklarna, men genom att knåda leran noggrant kan man återställa den nödvändiga smidigheten.

Lera bör alltid torka långsamt och utan drag efter bearbetning. För att undvika sprickbildning kan täckplast med fördel användas.
